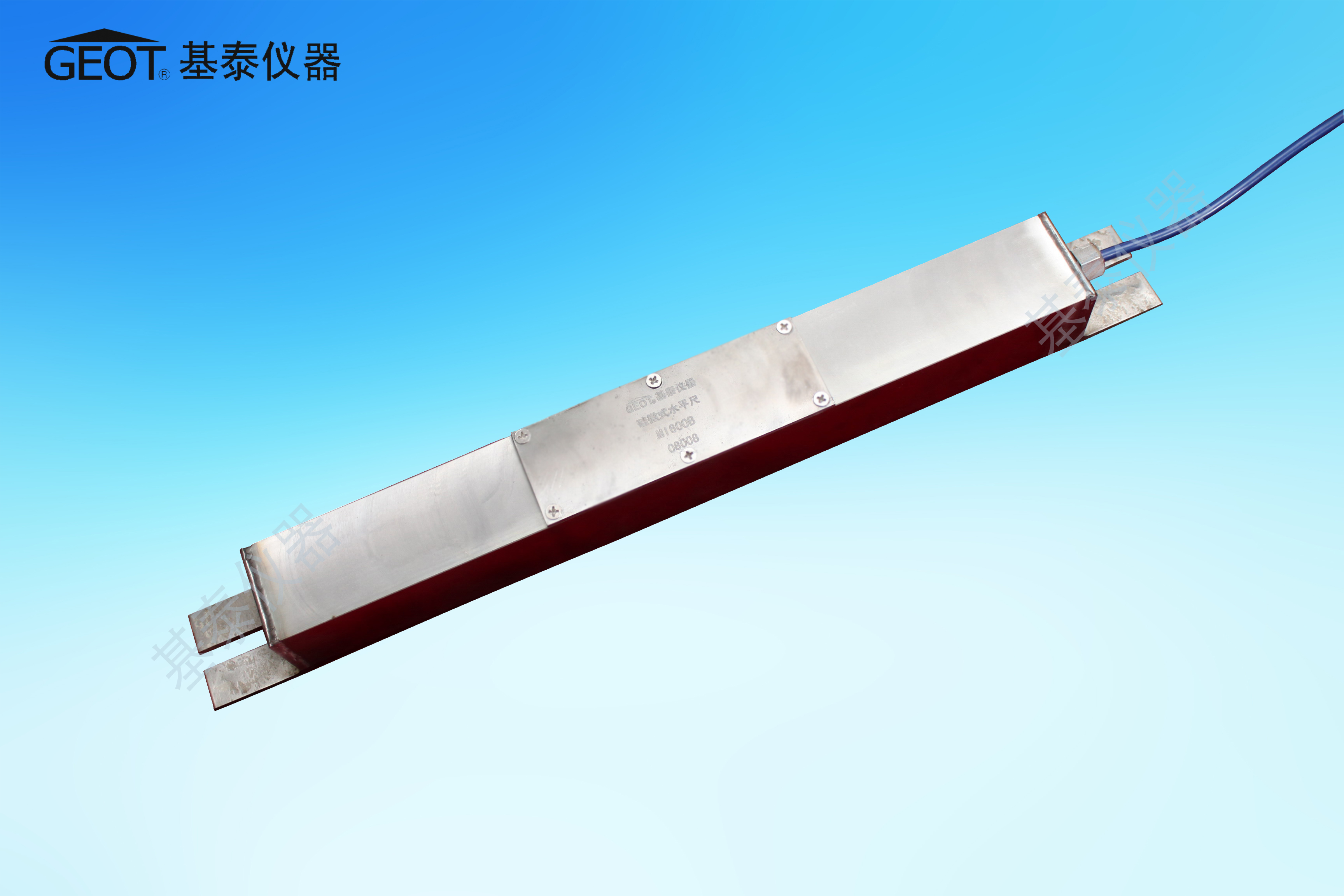

水平尺

1、产品说明

MI600B系列水平尺适用于安装在混凝土大坝、面板坝、土石坝等水工建筑物，及工民用建筑、道路、桥梁、隧道、路基、土建基坑等测量其倾斜变化量，并可方便实现倾斜测量的自动化。

2、产品特点

水平、垂直表面安装，使用范围广；长期稳定，高防水性能；单轴、双轴测量，可任意选取；采用硅微差分工作原理，灵敏度高、精度高，不受温度影响。

3、主要技术参数

4、仪器组成

MI600系列型倾角传感器有多种外形，但其电气性能和输入输出性能是完全相同的的。其基本构成为：硅微式倾角传感组件、微处理芯片及信号调理电路、485数据接口等、不锈钢封装及安装接口、数据输出导线等。硅微式倾角传感器采用芬兰进口产品，它具有高分辨率，低噪声，工作温度范围宽 ，长期稳定性好等特点。传感器采用差分信号输出，提高了产品的灵敏度，并显著减小共模噪声。电路中采用16位精密的连续自校准的A/D转换器，充分保证倾角传感器的精度。特别指出的是在485输出接口加有浪涌吸收电路，防止雷电感应、静电脉冲，同时对接口的热拔插起到了很好的保护作用，传感器更加稳定、可靠。

5、埋设安装要求

安装方法是先根据设计要求确定仪器的安装位置和测量倾斜角的方向，然后将梁式倾斜仪的基尺的一端固定在被测结构物的基面上，连接读数仪调整基尺的另一端，将传感器初始测值调整接近仪器的零点后固定基尺。也可根据设计需要自定仪器的初始倾斜角度，使仪器的正负变化范围适应实际的测量需要。 在梁式倾斜仪的传感器上标有仪器的正负方向记号，安装时以此记号对应测量规定的正负方向。安装时也可松开传感器底面的 4 个螺钉，使仪器的正方向记号做 180°调整以适应测量的要求。

6、验收与保管

6.1 用户开箱验收仪器，应先检查仪器数量与装箱清单是否相符，如有不符合者，应与我厂联系；

6.2 对于箱内仪器，用GT601型倾斜读数仪对全部传感器进行测试，观察其数据是否正常和稳定（传感器须静置2分钟以上，若有异常，应与本公司联系）。

6.3 开箱后的仪器应放在湿度小于80%的房间内保存，室内不含有腐蚀性气体，存放环境须干燥，通风，搬运时小心轻放。

7、配套附件
