便携式测斜仪

MI601型测斜仪是用于岩土地基深层水平位移位移测量的专用仪器。采用高精度MEMS硅微微机电系统传感器作为核心器件。广泛适用于各种岩土地基横向位移的测量，如水利大坝、堤防，城市建设地基基坑开挖，山体滑坡、铁路、公路边坡，港口建设、电力建设以及各种地下结构等工程。

产品详细

1、产品说明

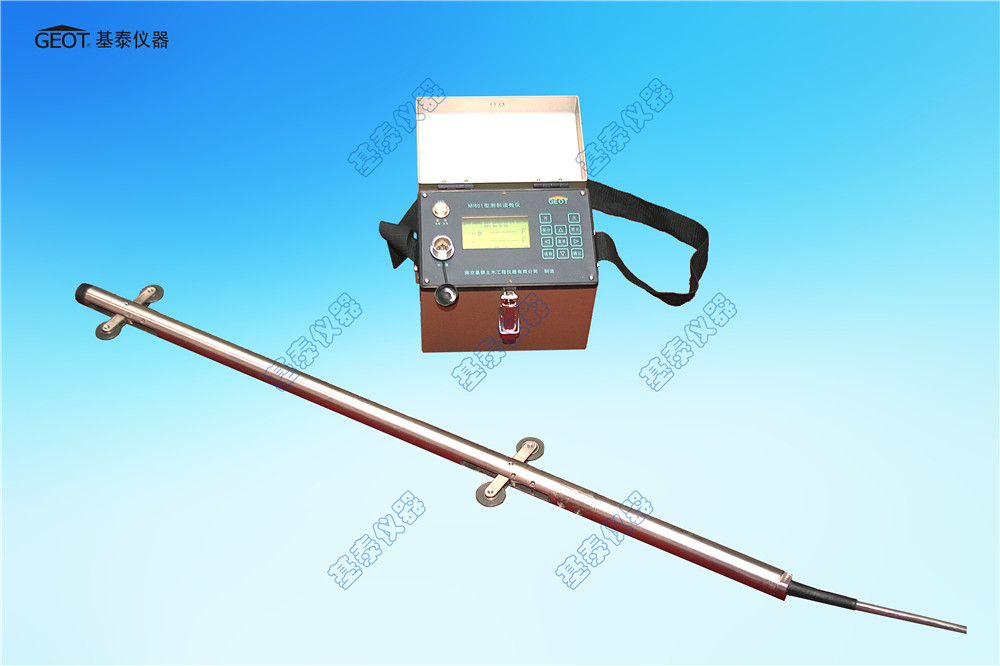

MI601型测斜仪是用于岩土地基深层水平位移位移测量的专用仪器。采用高精度MEMS硅微微机电系统传感器作为核心器件。广泛适用于各种岩土地基横向位移的测量，如水利大坝、堤防，城市建设地基基坑开挖，山体滑坡、铁路、公路边坡，港口建设、电力建设以及各种地下结构等工程。整套仪器由便携测头、专用电缆、读数仪、数据通讯&处理软件等部分组成如图。

2、测斜仪探头

测头是测斜仪的核心，采用进口MEMS硅微微机电系统芯片作为传感器，具有长期极高的稳定性、温度特性优良，高分辨率，低噪声，工作温度范围宽，数字SPI或模拟输出，抗冲击能力强，彻底消除了抗振难题。测头上下有两组导轮，便于沿测斜导管的导槽升降滑动。在实际测试时，为了适应一般的习惯，根据测头的规定，建议用户将测头高轮对准北或东，作为测试的正方向。

仪器探头指标：

测量范围	±30°
分辨率	0.01mm/500mm（4″）
探头精度	±2mm/25m
温度范围	-25℃～±55℃
耐水压	2.0MPa
抗震性	20000g
导轮间距	500mm
探头尺寸	φ28×850mm
探头重量	≈3 Kg

3、主要技术参数

测量范围

测量项目	测量范围	最小读数
测量读数	-32000～+32000	1

表1

时钟精度：不大于±5ppm；

存贮单元：可分四个工作区，在设定孔深假定为50米（缺省值，出厂时可设置）的情况下，每个工作区可存放2000多个测孔数据；最大每个孔深可设250米。

电池：3.7V/3000mAH聚合物可充电锂电池；

显示屏：240*128图形点阵LCD显示屏；

本机工作电流：不大于10mA（无背光及外接传感器）；

通讯方式：USB接口UART，波特率：9600bps；

充电时间：2~8小时。

4、使用及保管

MI601型测斜读数仪为精密测量仪表，在使用中不得用力按压面板薄膜按键，并防止硬物创击显示屏，另外也要防止从较高的地方跌落到坚硬的物面上。读数仪应保管在干燥、通风的房间内，温度应在+10～+30℃。运输中读数仪四周应加垫防震物，不得抛摔。

5、故障排除

常见故障	可能的常见原因
显示器无信号	电池电压低，电池损坏，检查供电电路是否开路
没有数据显示	信号传输电路不通，测头损坏
显示的数据太大或固定不变	测头中传感器损坏或供电电压不正常
显示的数据时有时无	信号传输通路接触不良
“正”“负”方向测试数据差别太大（在室内短测试管中）	测斜仪参数变化，应施行不对称性调整测斜管埋设不良，管中有异物、因电缆盘绕、使测头受到扭转力矩,
“正”“负”方向测试数据差别太大（在工地测斜管中）、数据不稳定	测头中传感器受潮，电缆绝缘性差，读数仪电压低，受潮,正负方向同一位置偏差较大
传输给计算机的数据少于读数仪中存储的数据	传输数据线插口未插好，或插头接线有个别开路
充不上电	电池损坏，充电器工作不正常，充电电路开路。
测斜仪读数仪工作时间短	充电时间短，一般充电时间不应少于3-5小时

6、配置清单

1	箱子1个
2	测斜探头1个
3	采集仪表1台
4	电缆30m
5	数据通讯处理软件光盘一个
6	充电线一支
7	USB通讯电缆一支
8	无线遥控器一个
