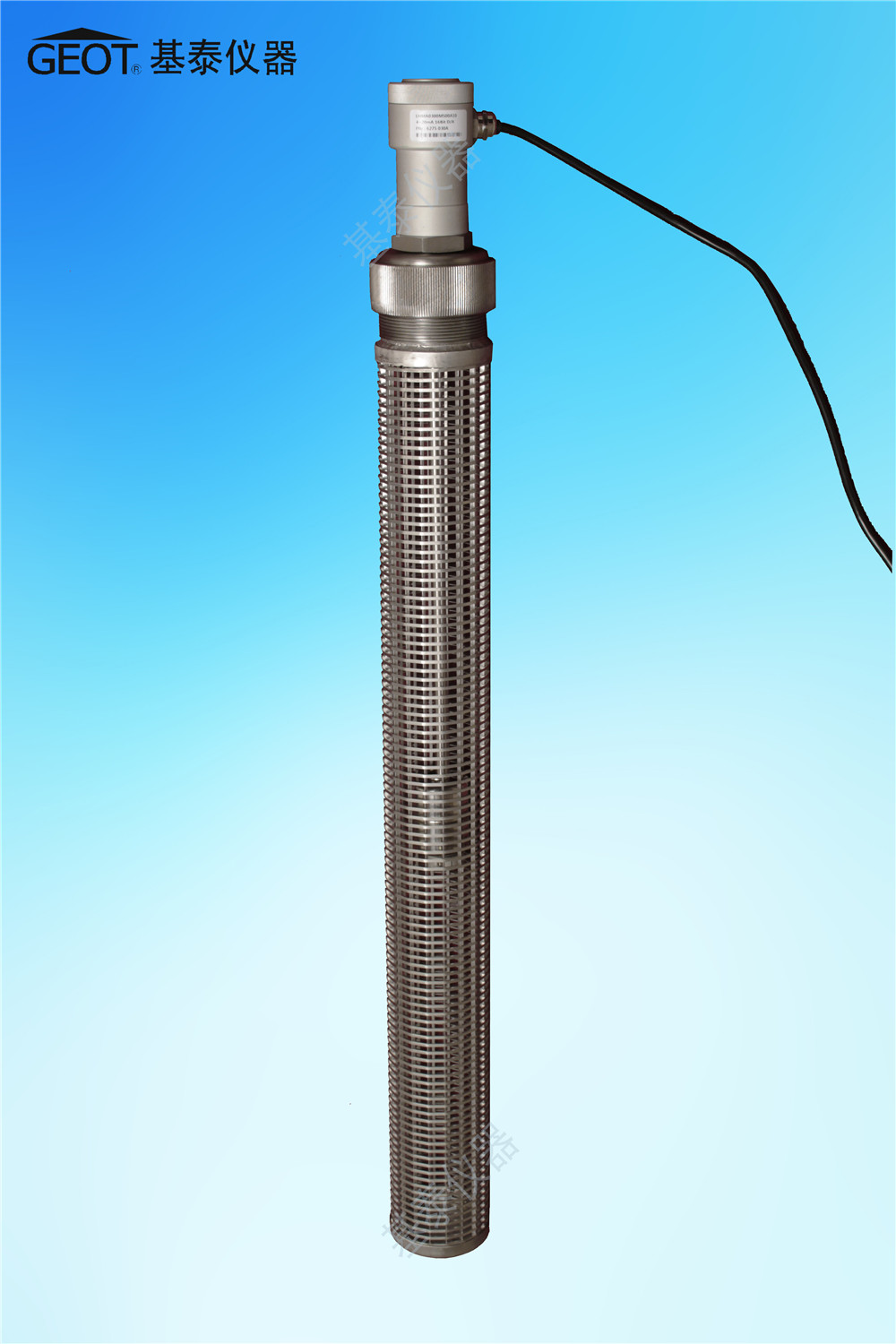

磁致伸缩量水堰计

MSL560型磁致伸缩式量水堰计,是长期测量河流、湖泊、水库、坝体和坝基渗透流量堰槽水位理想的观测仪器。适用于渗流量为1-300L／S的范围内。一般设置在集水槽的直线段上,可建造专门的混凝土或砌石引水槽。

产品详细

1、产品说明

MSL560型磁致伸缩式量水堰计,是长期测量河流、湖泊、水库、坝体和坝基渗透流量堰槽水位理想的观测仪器。适用于渗流量为1-300L／S的范围内。一般设置在集水槽的直线段上,可建造专门的混凝土或砌石引水槽。设计堰下水深低于堰口,造成堰口自由溢流。为了获得准确的观测成果,堰壁需与引水槽和来水方向垂直,并且直立。堰板采用不锈钢板制成，表面应平整光滑，将堰口靠下游边缘制成45°角。

2、产品特点

具有高分辨率，高稳定性，高可靠性；响应时间快，工作寿命长, 传感器不用重新标定；直线测量，绝对位置输出；不锈钢结构，高防水性能，非接触式连续测量，测量时不磨损；输入／输出多种选择；安装简便。

3、主要技术参数

型号	MSL-560
测量范围（mm）	0-600
系统测量最小值（mm）	≤0.5
测量精度F.S	±0.15%
信号输出方式	0-5V、4-20mA、RS485
绝缘电阻	≥50Ω

4、计算方法

1)堰槽水位变化量计算公式为：

△H=K(F－Fo)

式中：△H—堰槽中的水位变化量(mm)；

F—量水堰计的实时测量值(F)；

Fo—量水堰计的基准值(F)；

K—量水堰计传感器标定系数(mm/F)。

注: 当△H为正值时表示堰槽水位升高

当△H为负值时表示堰槽水位降低

2)堰上水头计算公式为：

H=H0+△H=H0+K(F－Fo)

式中：H—堰上水头(m)

H0—堰上水头初始值(m)

△H—堰槽中的水位变化量(mm)

注: 在正常工作范围内温度的变化对系统本身的影响很小，温度修正系数小于最小读数，可忽略温度对系统的影响。

5、验收保管

5.1用户开箱验收仪器，应先检查仪器数量与装箱清单是否相符，如有不符合者，应与本公司联系；

5.2对于箱内仪器，先用本公司GT202s读数仪三线制接口及任意型式的读数仪检查,将浮子分别置于零点和满量程位置，输出量分别为4mA和20mA。磁致伸缩液位传感器为四线制,红﹢.黑﹣为供电电源,绿﹣.白﹢为信号线。测读时将先将传感器黑绿短接再与GT202S读数仪三线制接口红.黑.黄(信号线)对接(注意:黄色线接传感器白线),即可显示读数。若有异常时应与本公司联系。

5.3磁致伸缩液位传感器,一般在出厂前己为用户调好零点和满量程,只要接上读数仪表检查是否正常,即可安装,甚至省去调试和标定。

6.4开箱后的仪器应放在湿度小于80%的房间内保存，室内不含有腐蚀性气体，存放环境须干燥，通风，搬运时小心轻放。
