铜电阻温度计
铜电阻温度计
DW-1型电阻温度计主要用于测量水工建筑物中的坝体、隧洞、厂房等混凝土内部的温度，也可监测大坝施工中混凝土拌和及传输时的温度及水温、气温等。
1、产品说明
DW-1型电阻温度计主要用于测量水工建筑物中的坝体、隧洞、厂房等混凝土内部的温度，也可监测大坝施工中混凝土拌和及传输时的温度及水温、气温等。
2、主要技术参数
型 号 | DW-1 | |
温度测量范围（ºC ） | -30～+70 | |
引出电缆芯线 | 5 | |
零度电阻值（Ω） | 46.60 | |
电阻温度系数（ºC /Ω） | 5.00 | |
温度测量精度（ºC ） | ±0.3 | |
绝缘电阻（MΩ） | 在使用温度范围内 | ≥50 |
在0.5MPa水中 | ≥50 | |
注：如工程有特殊要求可以订制。 DW-1-1-G1.5 耐水压为1.5MPa。
3、温度计算公式
温度计利用铜电阻在一定的温度范围内与温度成线性的关系工作.当温度计所在的温度变化时其电阻值也随着变化
t=a×（Rt-R0）； t=5×(Rt-46.60)
式中：t—测量点的温度（ºC）
Rt—温度计实测电阻值（Ω）
R0—温度计零度电阻值（Ω），R0=46.60Ω
a—温度计温度系数（ºC/Ω），a=5ºC /Ω
4、仪器结构

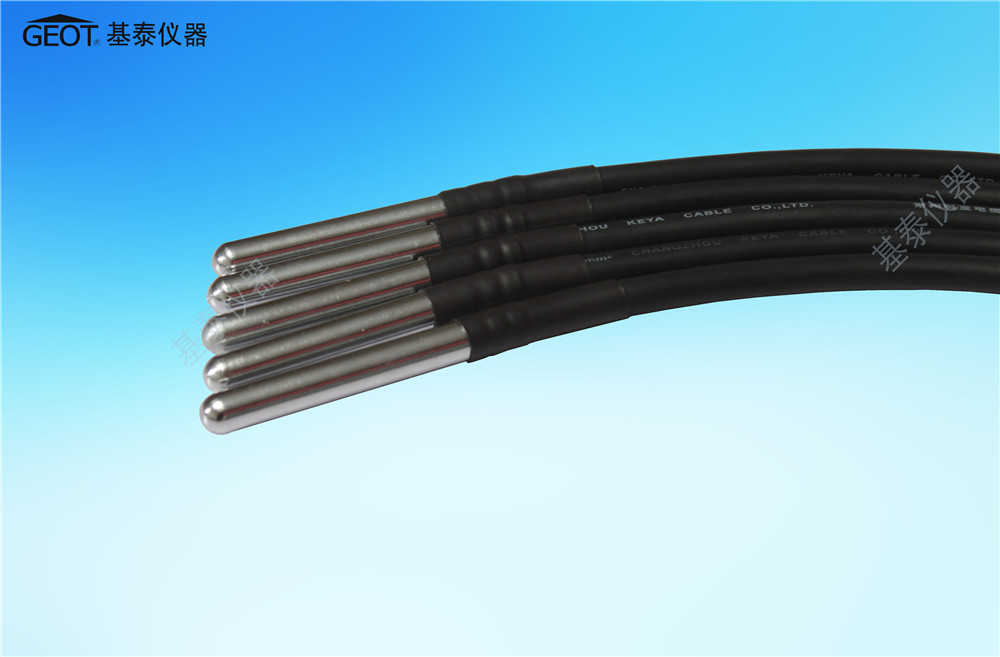

DW-1型电阻温度计由三个主要部分组成：电阻线圈，外壳及电缆。其电缆引出形式分为五芯。
5、仪器配套设备
水工电缆 | YSPT-5水工电缆 |
采集仪表 | DR-5A型差阻读数仪 |
采集系统 | MCU-32、MCU-4、MCU-1自动采集系统 |
安装附件 |
