混凝土埋入式应变计

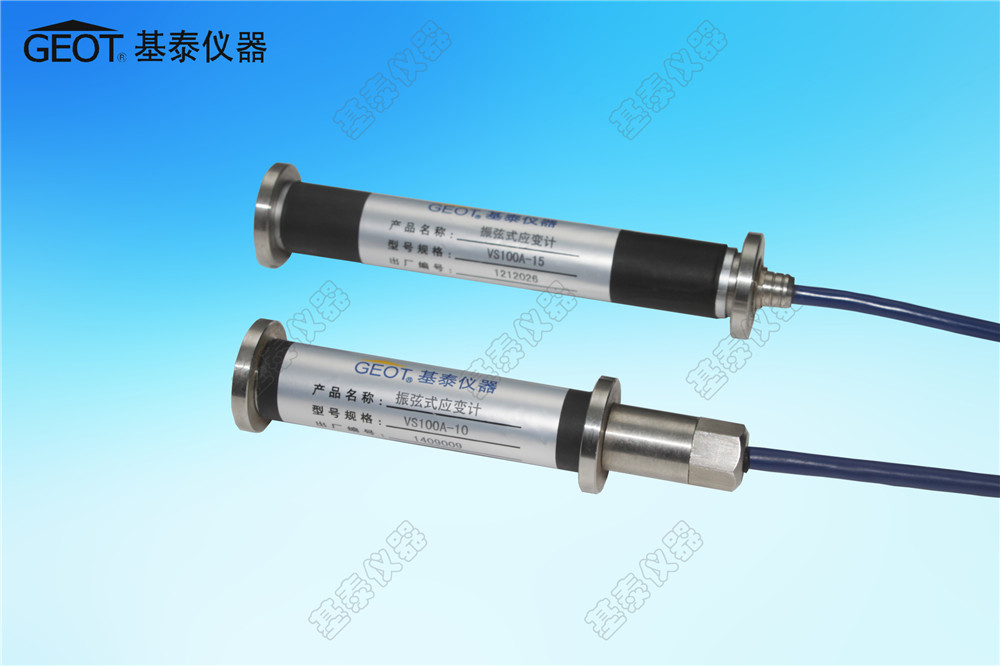

VS100型振弦式应变计适用于长期埋设在水工结构物或其它混凝土结构物内,测量结构物内部的应变量,并可同步测量埋设点的温度。

1、产品说明

VS型振弦式应变计广泛适用于长期埋设在水工建筑物或其它混凝土结构物(如梁、柱、桩基、挡土墙、衬砌、墩以及基岩等)内部,测量埋设点的线性变形(应变)与应力,同时可兼测埋设点的温度。加装配套附件可组成表面应变计、钢板计、无应力计等多种测量应变的仪器。

2、产品特点

加大量程,测量范围可达4000με;输出高灵敏度,最小读数小于1με/F;设计制造高品质,确保产品长期稳定、可靠;不锈钢结构,高防水性能;采用更加稳定可靠的振弦工作原理,数字量输出,测值不受电缆长度影响;可兼测埋设点温度,应变测值可准确修正;通用性好,使用范围广。

3、主要技术参数

规格

10

15

25



尺寸参数

有效标距(mm)

100

150

250

有效直径(mm)

21

端座直径(mm)

埋入式33、表面安装22

测量范围(με)

0~4000

最小读数 (με)

≤1

温度测量范围,℃

-25~60

温度测量精度,℃

±0.5

温度修正系数 (με)/℃)

11.2

绝缘电阻, MΩ

≥50

防渗水压力MPa

≥0.5

注:F·S表示满量程输出,

4、计算方法

△ε=K(Fi―F0)+ b△t                         (1)

式中: △ε-被测结构物的应变改变量(10-6);

K — 应变计的分辨率(10-6/ F);

Fi— 应变计实时测量频率模数(F);

F0— 应变计基准测量频率模数(F);

b— 应变计的温度补偿系数(10-6/F/℃);

△t — 应变计实时测量点与基准测量点时的温度差值(℃);

△t增大,△t前符号为“+”,反之为“-”;

5、仪器结构及原理

如图所示,应变计由前后端座、不锈钢护管、激励与信号拾取装置、密封接座、振弦、电缆与其密封头组成。



当结构物受力或因温度变化发生线性伸缩变形时,与结构物刚性固连的应变计产生同步变形,通过前、后端座传递给振弦使其产生应力变化,从而改变振弦的固有振动频率。激励与信号拾取装置激励振弦使其发生谐振,同时拾取其振动频率信号,此信号经电缆传输至读数装置,即可测出被测结构物的线性改变量,此改变量与仪器标称长度的比值即为应变量。应变计附设温度计可同步测出埋设点的温度值。

6、埋设方法

根据设计要求确定应变计的埋设位置以及方向。一般要求应变计的轴线与结构物轴线或中心线或设计方位的不重合误差不超过2°,位置误差不超过2cm。回填应变计周围的混凝土时,要谨慎施工,剔除混凝土中粒径70mm以上的骨料,人工分层振捣密实。回填料最终应填筑超过应变计表面1.5m以上。振捣器与仪器的最大距离应大于振动半径并不小于1m。埋设时要经常检查应变计的位置和方位,及时发现并纠正,应变计损坏应及时更换。埋设后,应做好标记,专人守护,以防人为损坏。单向应变计:可在混凝土振捣后及时在埋设部位造孔(槽)埋设;

7、仪器配套设备

标定设备

SBD-10型应变标定架

水工电缆

YSPT-4水工电缆

采集仪表

GT203、GT204振弦式采集仪表

采集系统

MCU-32、MCU-4、MCU-1自动采集系统

安装附件

多向应变计支架
